在校驗多功能表（或一塊有功表和一塊無功表）時，請將有功表電能脈沖接入面板“Fin1”口，無功表電能脈沖接入面板“Fin2”口。
    其參數的含義如下：
    局編號：參數設置中設置的參數項。
    常數1：有功電能表的常數；
    圈數1：校驗有功電能表時設置的圈數（或脈沖數）；
    常數2：無功電能表的常數；
    圈數2：校驗無功電能表時設置的圈數（或脈沖數）；
    方式: 同參數設置界面中校驗方式參數項。
    等級1：有功電能表的精度等級；
    等級2：無功電能表的精度等級；
    根據現(xiàn)場校驗誤差的測試情況，可在此界面直接修改誤差參數項，具體方法參考單塊表誤差校驗中介紹的方法。
    注意：在誤差校驗界面按面板上“保持”鍵，可凍結測量數據，此時數據不再刷新，菜單鍵左上方的圖標變?yōu)椤?img title="鎖" alt="鎖" src="/upload/2016-07/27/s.jpg" />”；再按一次“保持”鍵，此時數據解鎖，數據又在刷新變化，菜單鍵左上方的圖標變?yōu)椤?img title="解鎖" alt="解鎖" src="/upload/2016-07/27/js.jpg" />”；直接點擊“”或“”圖標具有和面板“保持”鍵相同的功能。
按面板上“存儲”鍵或點擊菜單鍵右上方“”圖標可存儲此界面有關數據。

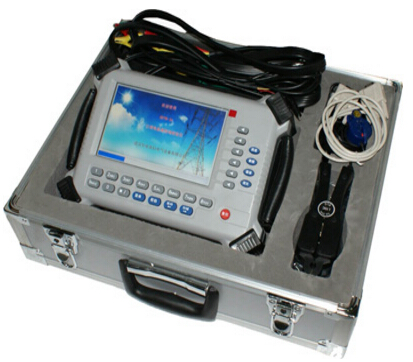

    電能表現(xiàn)場校驗儀電壓、電流輸出分別經電阻分壓取樣和電流互感器取樣變成小信號后，并經放大電路放大到A/D合適的信號幅度，經A/D變換成數字信號后送到DSP進行各種運算。經DSP運算后得到各種需要的測量結果然后送到上位機Arm,從而將各種測量數據顯示到液晶屏幕上。請正確使用。
